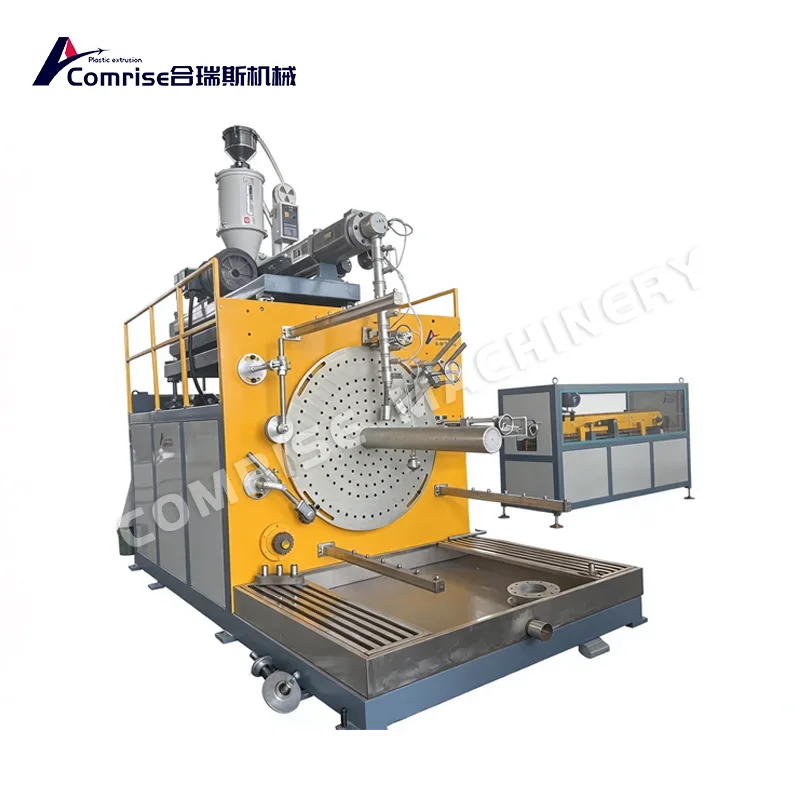

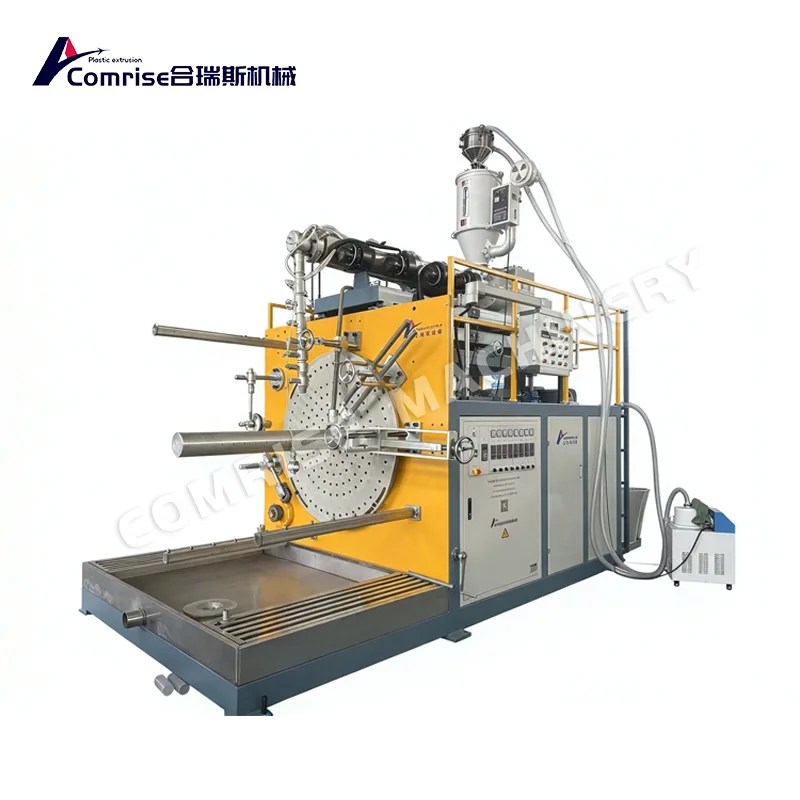

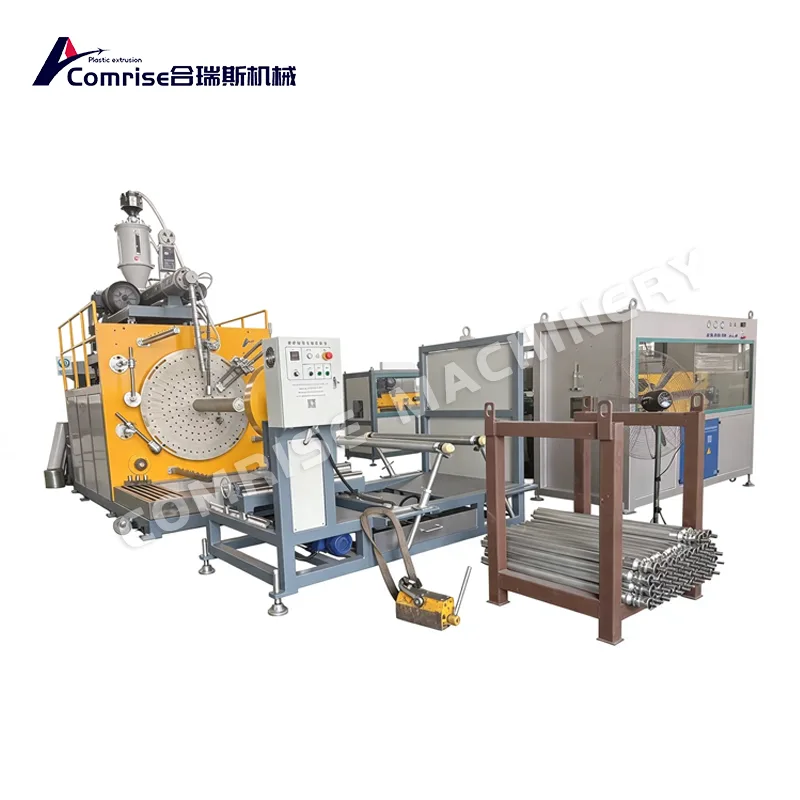

PE中空壁巻管機

Comrise PE Hollow Wall Winding Pipe Machine is a large-diameter structured-wall pipe production system designed for HDPE, PP, and recycled PE materials.最大のメリットは？ By changing the winding mold / profile die, the same machine can produce both hollow wall winding pipes and profiled structured pipes, helping customers enter multiple markets without buying two production lines.

主な仕様（コンパクトテーブル）

主な利点

● 二重目的の生産: 必要な工具を変更することにより、中空壁巻管やその他の互換性のある構造壁パイプを生産します。

● 大口径機能: リストされている機械モデル全体で 200 mm から 3000 mm のパイプ直径をサポートします。

● 統合巻線システム: 異形押出、接着剤押出、スパイラル巻きを調整してパイプを連続成形します。

● 柔軟なライン構成: パイプの仕様と生産要件に応じて、さまざまな押出機、巻き取り金型、および下流の機器を選択できます。

コンポネントnt パフォーマンス

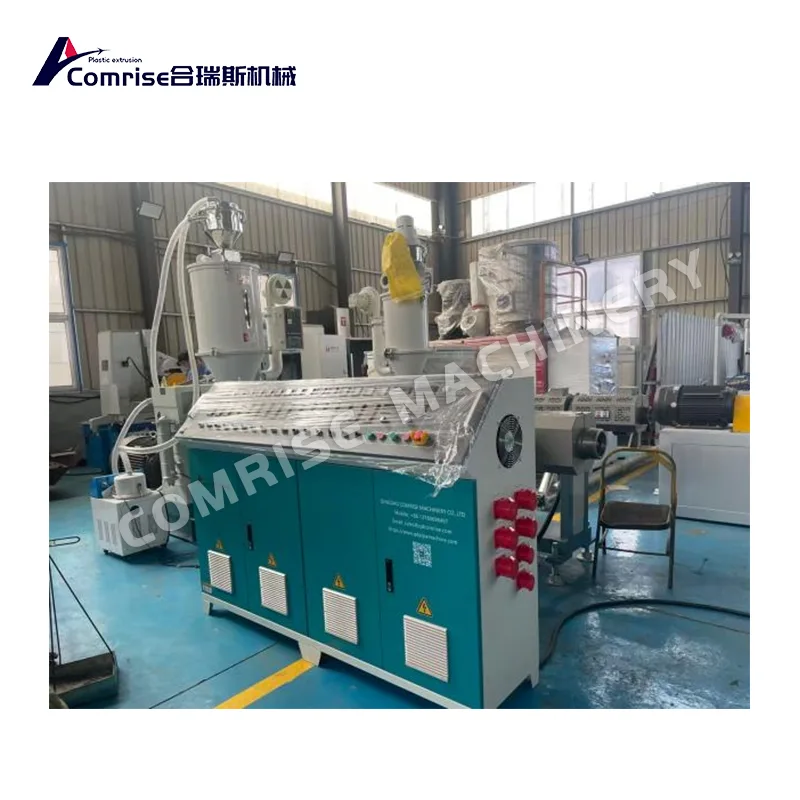

1. 高効率単軸押出機（異形押出機）

溝付き供給バレルと強制水冷により、メインモーターの消費電力が削減されます。

スクリューとバレルは 38CrMoAlA 製、窒化処理、耐摩耗性、耐腐食性

連続角型押出における溶湯の安定供給

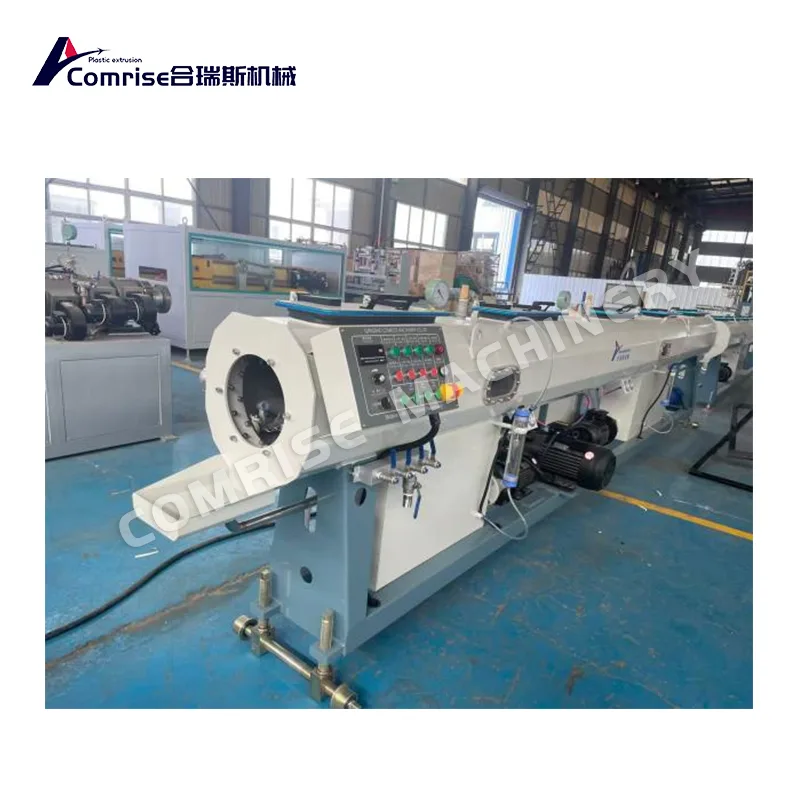

2.プロファイルダイヘッドキャリブレーションモールド

均一な溶融物分布を実現する鏡面研磨を施したスパイラル/マニホールド流路

真空校正スリーブは、巻く前にプロファイル寸法を修正します

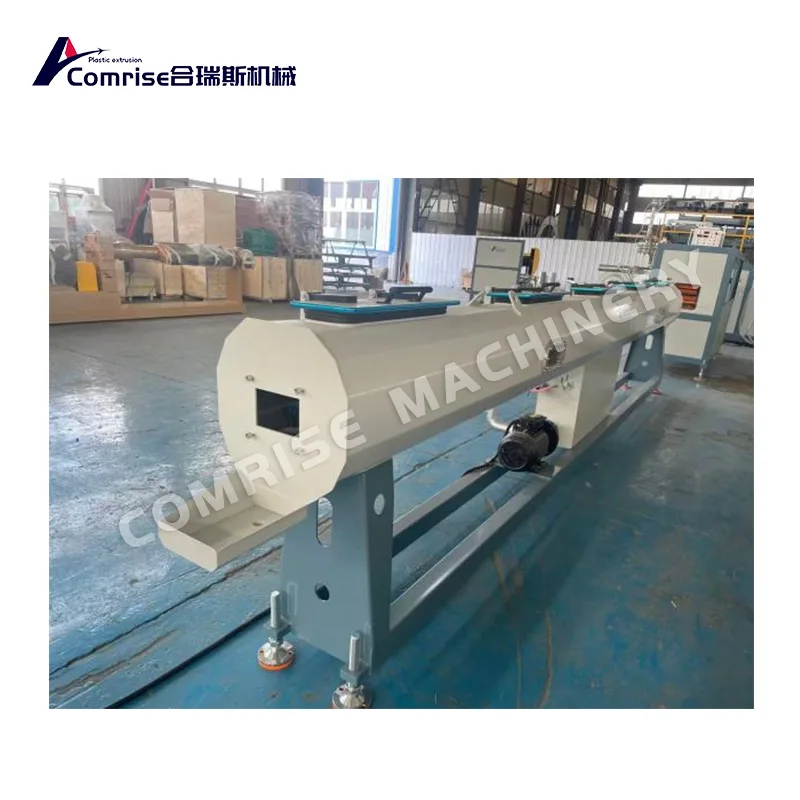

3. 真空校正およびスプレー冷却システム

PE中空壁巻管機は、マルチゾーン真空制御を備えたSUS304真空タンクを使用しています

段階的なスプレー冷却により、内部応力とパイプの楕円形が軽減されます。

3 軸調整により金型の中心線との完璧な位置合わせが可能

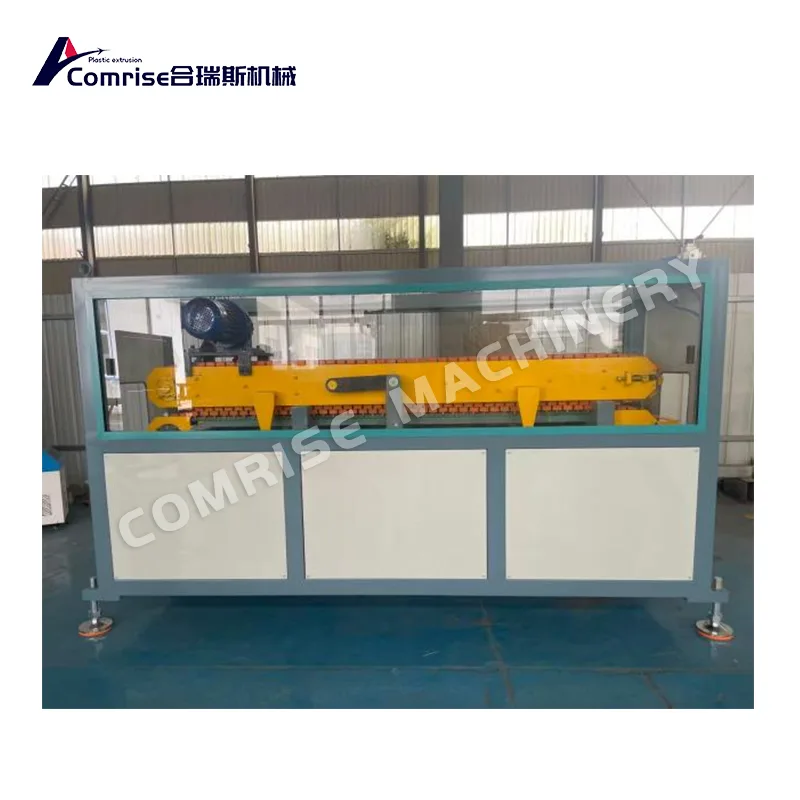

4. 引き取りユニット

大型プロファイル用の頑丈なキャタピラまたはローラー システム

押出速度と巻き取り速度に合わせて周波数/サーボ制御

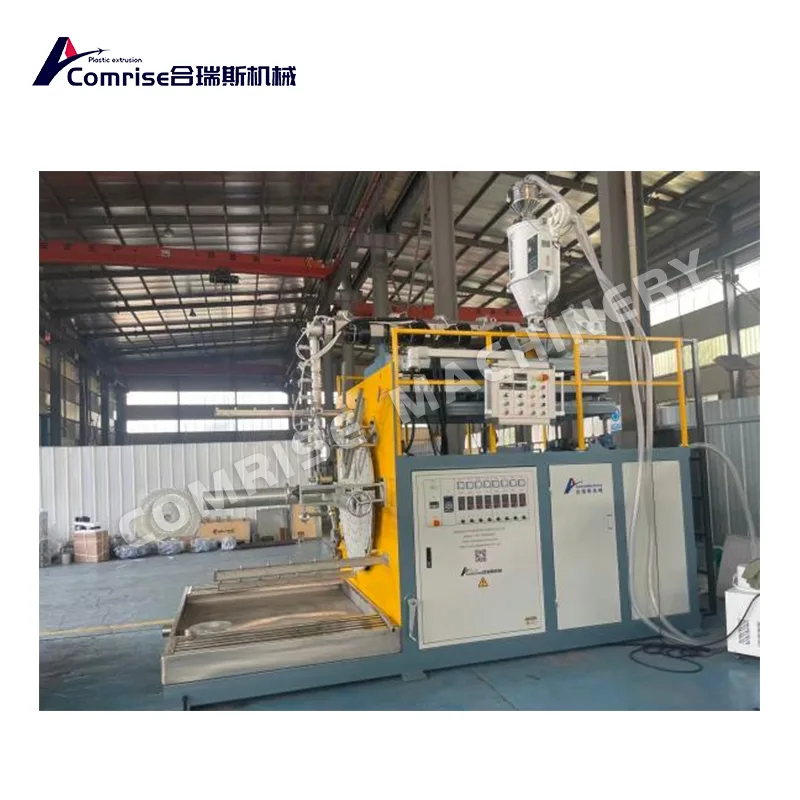

5.スパイラル巻き成形機

サーボ/多軸ドライブで巻き角とオーバーラップ率を制御

調整可能なマンドレル/軸: 1 台の機械で複数の直径をカバーします

金型の変更は製品の変更に等しい: 中空壁パイプ ↔ 異形パイプ

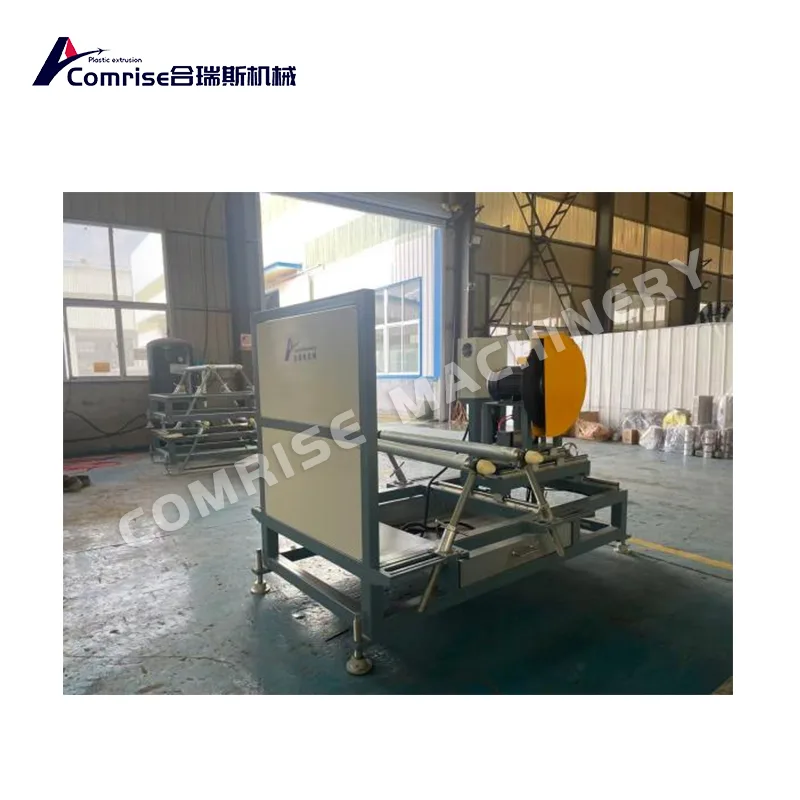

6. 自動切断機

パイプの動きに同期したトラベリングソー/カッター

DN200～DN4000パイプまできれいでスムーズな切断が可能

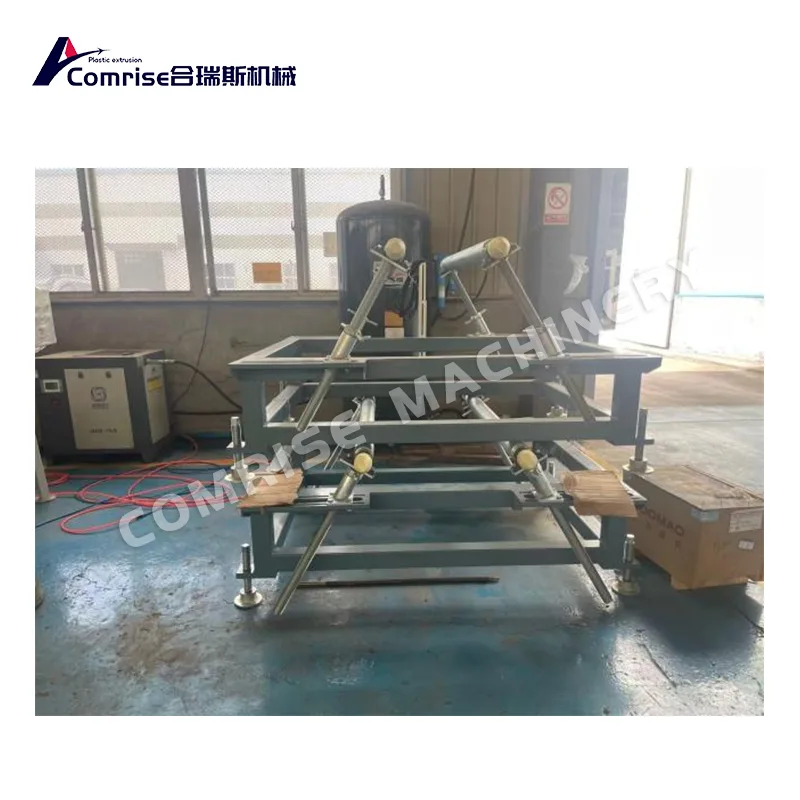

7.完成したパイプスタッカー

ローラーサポートと空気圧排出

フォークリフト/クレーンに優しいレイアウト

コムライズを選ぶ理由

二重目的の柔軟性: 1 つのラインからの中空壁と異形パイプ

材料コストの削減: 構造壁は固体壁パイプよりも樹脂の使用量が少なくなります。

安定した 24 時間年中無休の稼働: 有名なバンド電気、PLC + HMI

エンジニアのコミッショニングとトレーニングが含まれます

経験豊富なチームによる輸出梱包：安全なコンテナ積み込みを保証
