スプレーコーティング断熱管生産ライン

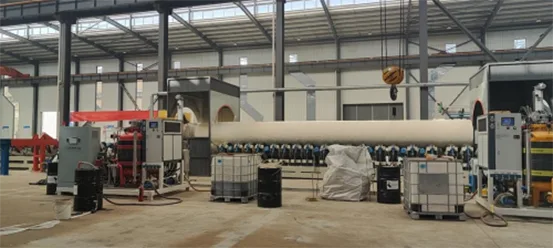

コムライズは中国の専門メーカーとして、スプレーコーティング絶縁管生産ラインを独自に開発しました。ショットブラストおよび錆除去生産ライン、ポリウレタンスプレー生産ライン、PE巻線生産ラインの3つの部分で構成されています。断熱パイプの製造に使用される自動装置で、主に暖房、冷房、石油、化学などの分野の断熱パイプラインの製造に使用されます。

プロセスには通常、次の手順が含まれます

鋼管外壁のショットブラスト、錆取り - 中周波加熱 - ポリウレタンの吹き付け、発泡 - HDPEの巻取り - 冷却、整形 - 端末処理 - 管部のシール

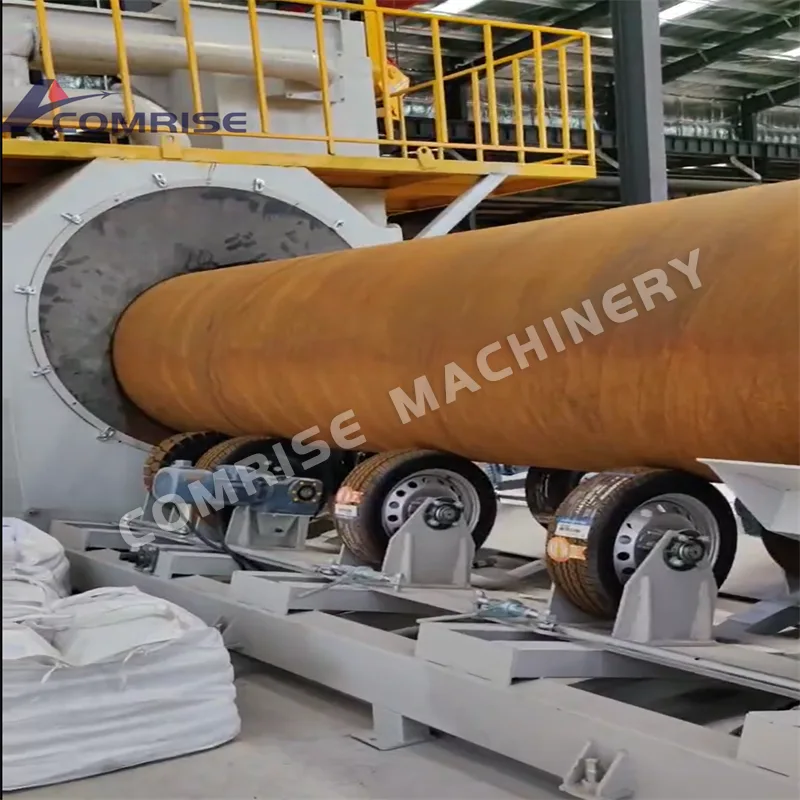

1.鋼管の前処理と除錆洗浄：まず、鋼管の表面に錆や油汚れなどの不純物が付着していないことを確認するために、通常ショットブラストまたはサンドブラストプロセスを使用して錆を除去します。予熱: 洗浄した鋼管を予熱し、その後のポリウレタン発泡時に鋼管の表面に密着できるようにします。

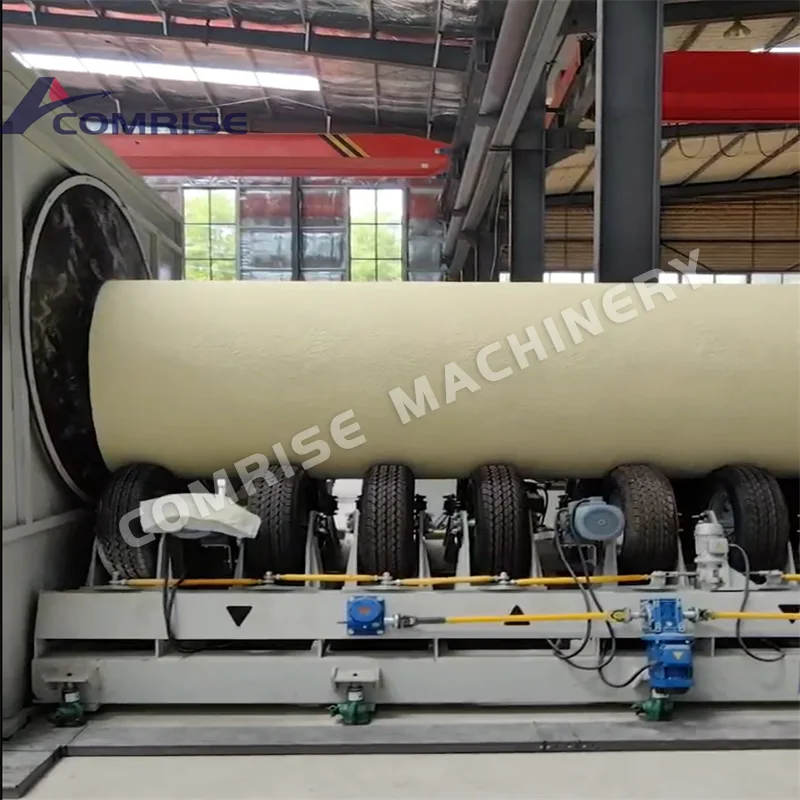

2.ポリウレタン発泡スプレー発泡：ポリウレタン原料（イソシアネートとポリオール）を高圧発泡機で混合し、予熱した鋼管表面に均一に噴霧します。ポリウレタン原料は鋼管の表面で急速に発泡し、断熱層を形成します。

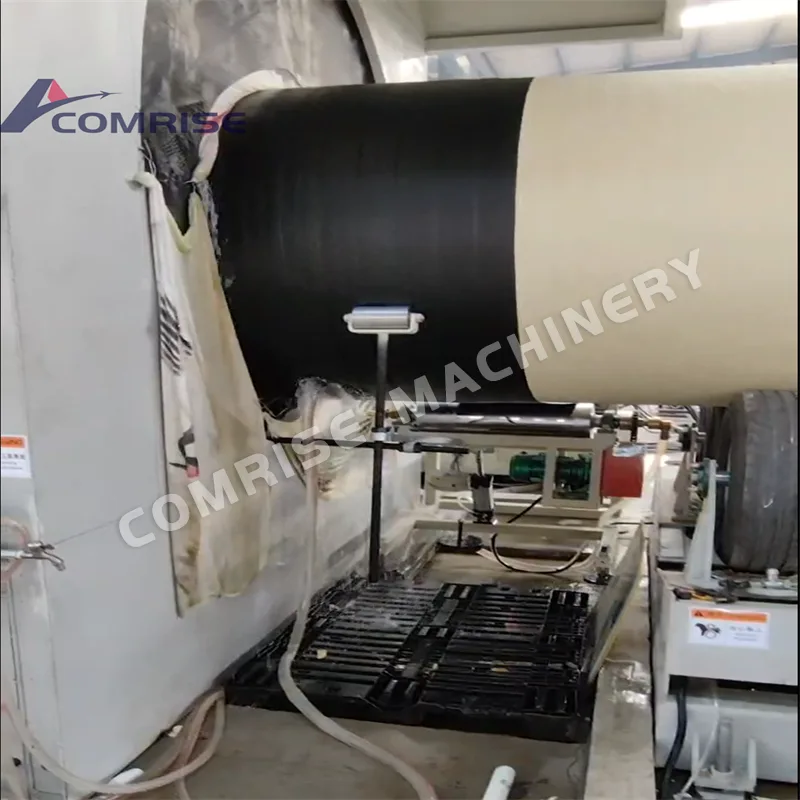

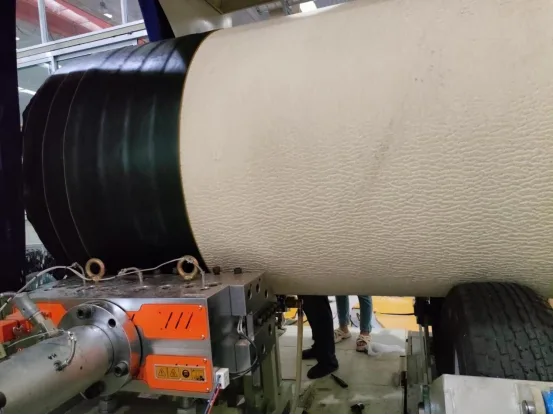

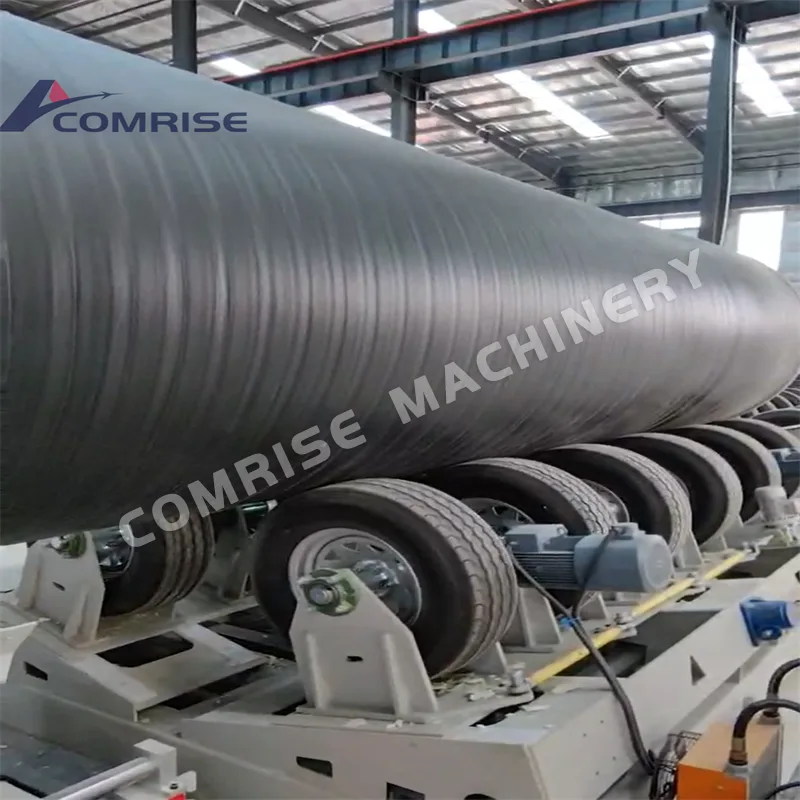

3.外側保護層のラッピング：ポリウレタン絶縁層の外側で外側保護層をポリエチレン（PE）素材で包み、外側保護層を形成します。冷却と成形: ラップされたパイプラインは冷却および成形され、外側の保護層と断熱層がしっかりと結合し、安定した構造が形成されます。

4.切断とトリミング切断：顧客の要求に応じて、断熱パイプを必要な長さに切断します。トリミング: パイプラインの端をトリミングして、その後の取り付けや接続のために滑らかな表面を確保します。

製品の利点:

環境基準を満たした除塵

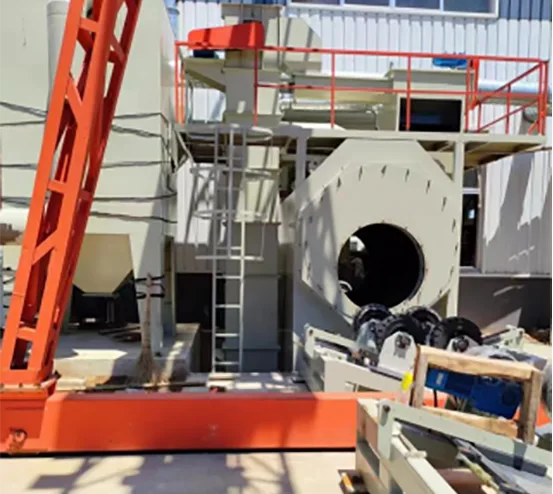

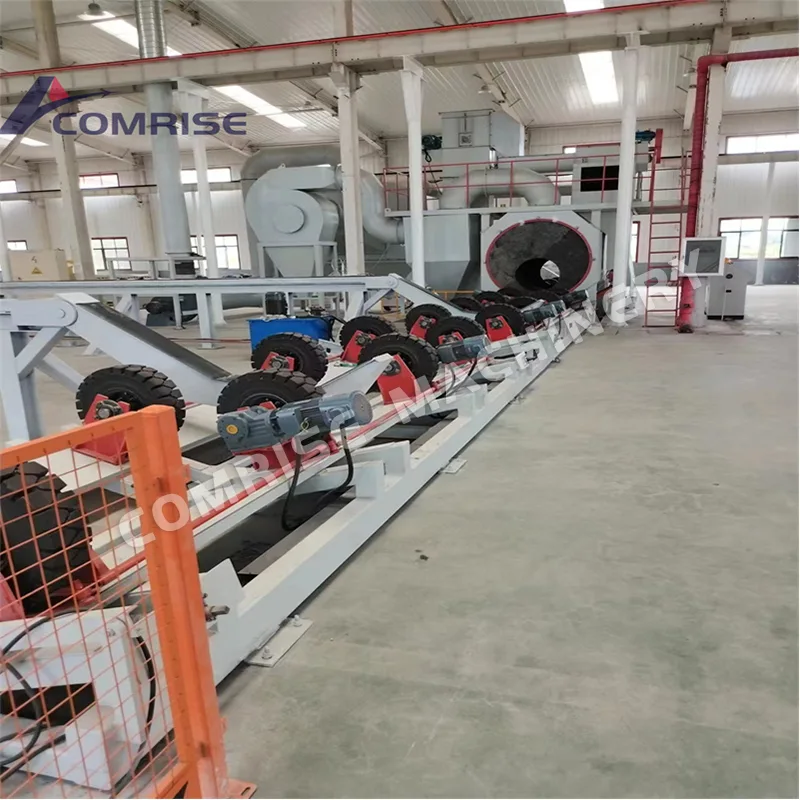

インテリジェントなショットブラストおよび錆除去ソリューションを採用し、スプレーコーティング絶縁パイプ生産ラインは順番に自動的にロックでき、ショットブラストモーターは周波数を変換してエネルギーを節約でき、砂の量はパイプの直径に応じて設定でき、空気洗浄システムはショットサンドを洗浄でき、プラグタイプは迅速に仕様を変更できます。 3段階の除塵で環境基準をクリア。

生産ラインの自動運転

コンベアラインに上部パイプセンサー、自動加速度追従センサー、自動加速度離脱センサー、離脱確認センサー、下部パイプ自動センサーを設置し、上下パイプの自動処理を実現し、生産ラインの自動運転を実現します。

スプレーによる原材料の節約

パイプラインのオンラインスプレー速度は速いです。一定の中間周波電力、まれな電源オン/オフ、電力網への影響を最小限に抑え、温度のバランスを保ち、エネルギーを節約します。連続噴霧により原料が節約され、鋼管が最初と最後で自動的に接続されるため、噴霧面の厚さが均一になります。

効率的な押出パイプライン

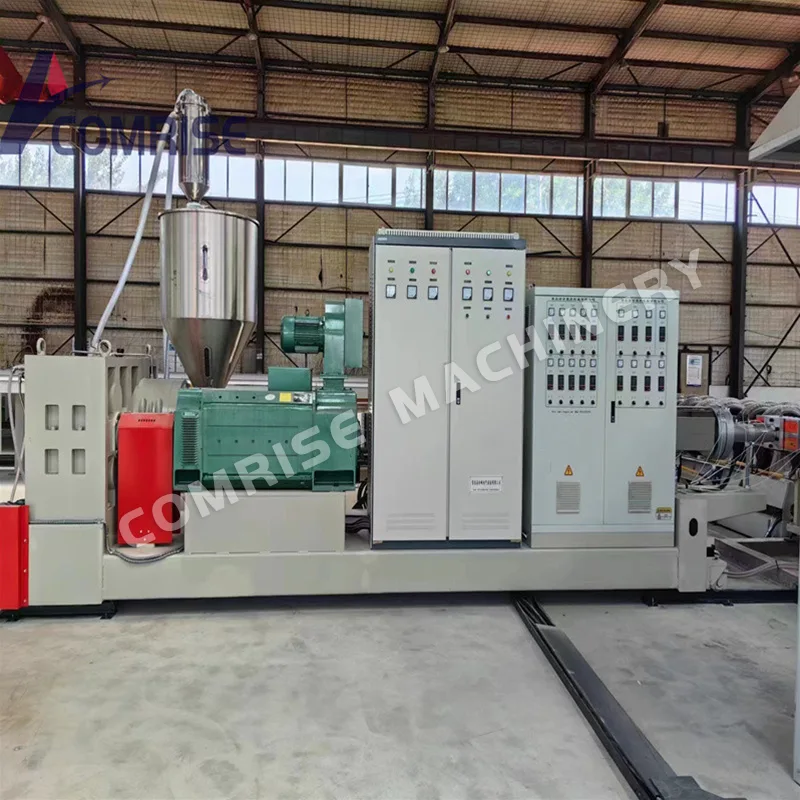

押出には効率的で省エネルギーな押出機を使用し、巻き取りと圧縮には機械的圧縮装置を採用。泡を保護するために、オンラインでパイプを端から端まで自動追跡します。その場での自動切断、防食コーティングのトリプル切断、オフラインでのパイプの自動取り外し、取り外しの加速。

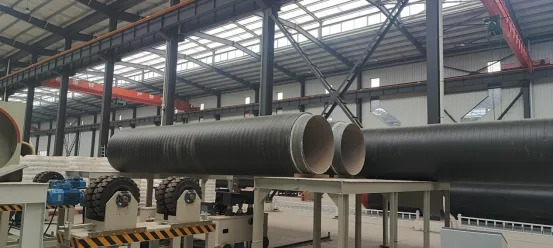

大口径断熱管の製造に最適

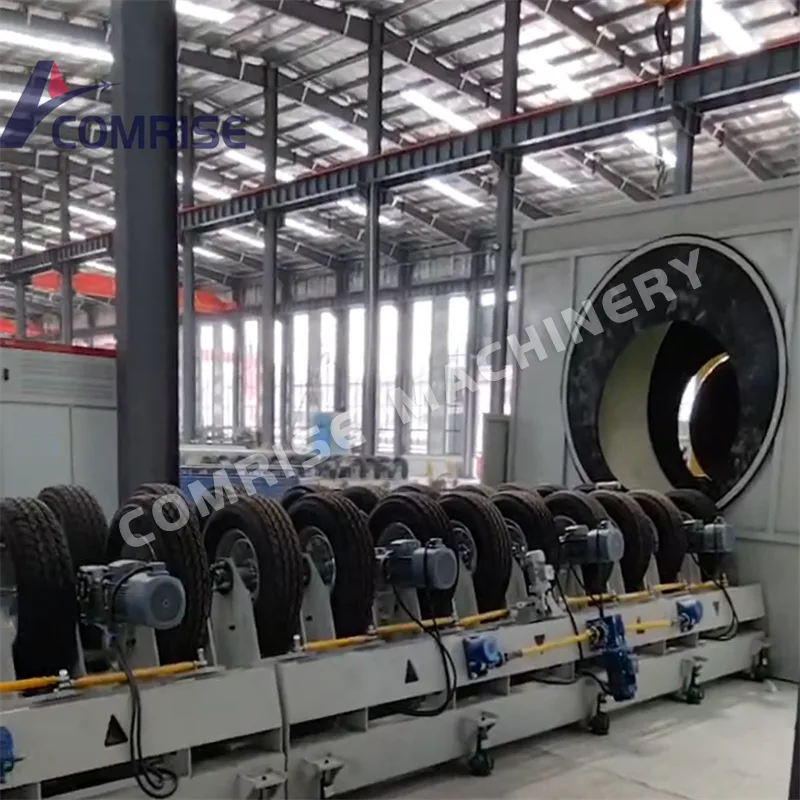

高耐荷重のスパイラルコンベアラインを使用することにより、ポリウレタンフォームの噴霧とポリエチレンの巻き取り工程を連続的に行うことができ、高効率、省エネ、スピード、安定性のメリットをもたらします。大口径断熱管の連続生産に適しており、輸送設備投資を節約できます。

パイプラインインターフェースの自動精密加工

自動処理のために複数の処理ステップを 1 台のデバイスに集中させ、パイプ口のサイズ、寸法、角度、鈍端の寸法を正確に制御します。

技術的パラメータ
